您的位置: 首頁 > 產品中心 > 燃氣鍋爐

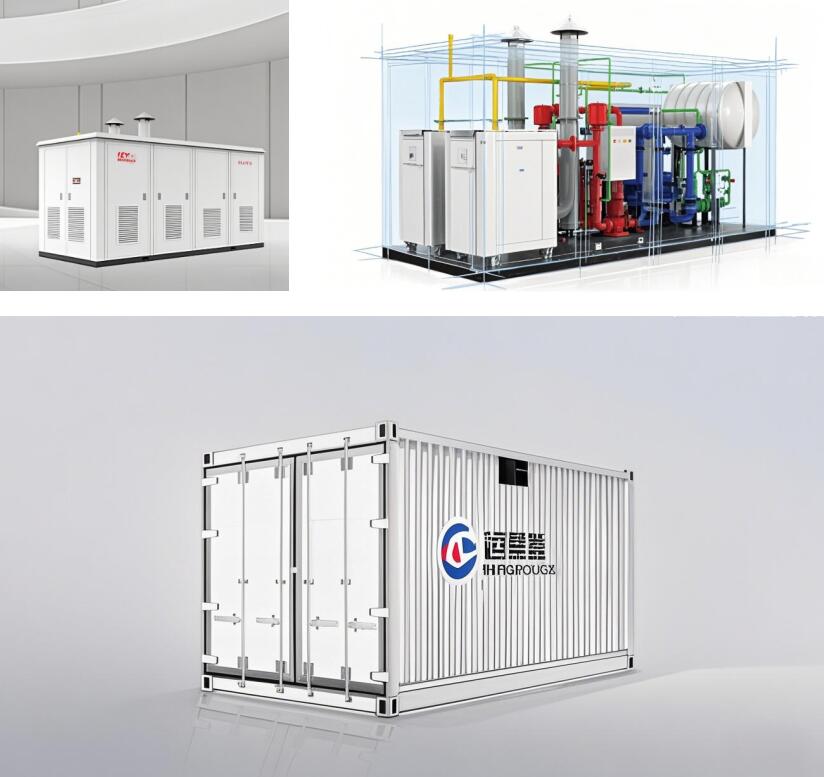

撬裝熱源機組

鍋爐供熱機組(燃氣熱水鍋爐、鍋爐循環泵、板式換熱器、一次定壓罐)、二次循環泵機組、二次補水泵、除污器、軟水器、軟 化水箱、控制柜、自控柜(選配)、燃氣報警控制箱、防爆軸流風機、照明系統、排水系統、管道、煙道、閥門、儀表、電線電纜、集裝箱等構成。

撬裝熱源機組

產品介紹


產品介紹

產品構成:鍋爐供熱機組(燃氣熱水鍋爐、鍋爐循環泵、板式換熱器、一次定壓罐)、二次循環泵機組、二次補水泵、除污器、軟水器、軟 化水箱、控制柜、自控柜(選配)、燃氣報警控制箱、防爆軸流風機、照明系統、排水系統、管道、煙道、閥門、儀表、電線電纜、集裝箱等構成。

產品規格:700-5600kW,可根據需求定制,選擇范圍廣。

產品特點

節能、環保、系統穩定、智能運行、配置齊全、節省成本、安裝簡便、占地面積小

節能:

鍋爐采用全預混冷凝燃氣熱水鍋爐,使用壽命長,熱效率高,比傳統鍋爐節氣;鍋爐循環泵 采用恒溫差變頻控制,實現大溫差,小流量運行模式,節約用電成本。

環保:

NOx排放量可達8mg/m3;運行噪音低于45分貝,排煙溫度可低至30℃。 系統穩定:采用D級鍋爐系統設計,承壓運行無需報裝,運行穩定、安全。

智能運行:

熱源自帶室外溫度氣候補償功能,可根據室外溫度變化,自動調節系統運行工況;配有可以與上位機和PLC等通訊的 數據開放協議接口,可實現與樓宇自動化控制系統對接,可實現就地集成監控與遠程云端控制模式(選配)。可多臺(套)聯機運 行,可達16臺(套)聯機控制;循環泵、補水泵均采用變頻自動控制。

配置齊全:

集裝箱內設有照明、門、窗、排水管等設施一應俱全。 節省成本:移動熱源可室外空曠處安裝、屋頂安裝、車庫安裝、綠地安裝,無需建鍋爐房,節省土建成本。

安裝簡便:

移動熱源預留水、電、氣接口,現場落位后只需與預留接口對接即可完成安裝,大大縮短施工周期。

占地面積小:

3萬平方米供暖撬裝熱源占地面積≤20m2。

應用領域:新建無規劃鍋爐房項目、臨時供暖項目、改造項目、新增供暖無鍋爐房安裝位置、應急供熱小區、道路建設工地、橋梁 建設工地、流動單位、野外作業等需要供熱的地方。


產品特點

  • 節能

    使用壽命長,熱效率高,比傳統鍋爐節氣

    01
  • 環保

    采用D級鍋爐系統設計,承壓運行無需報裝,運行穩定、安全。

    02
  • 智能運行

    可根據室外溫度變化,自動調節系統運行工況

    03
  • 配置齊全

    集裝箱內設有照明、門、窗、排水管等設施一應俱全。

    04
  • 安裝簡便

    移動熱源預留水、電、氣接口,現場落位后只需與預留接口對接即可完成安裝,大大縮短施工周期。

    05
  • 占地面積小

    3萬平方米供暖撬裝熱源占地面積≤20m2。

    06

技術參數

產品型號

SHIELD 700

SHIELD 700

SHIELD 1070

SHIELD 1400

SHIELD 2200

SHIELD 2800

SHIELD 4400

SHIELD 5600

熱輸出(kW)

703.2

703.4

1081.2

1404.0

2215.2

2900.0

4430.4

5681.8

最大工作溫度(℃)

95

95

95

95

95

95

95

95

鍋爐熱效率(%)

108.2

107.1

107.4

108.1

107.1

107.4

107.1

107.5

輻射熱效率(%)

108.5

107.8

107.8

108.8

108.9

108.1

108.9

108.0

NOX 排放量(mg/m3)

≤28

≤24

≤21

≤25

≤25

≤24

≤25

≤26

燃氣用量(m3/h)

2.30 - 67.26

6.63 - 68.30

10.39 - 103.86

12.03 - 136.67

15.28 - 209.06

25.46 - 276.99

15.28 - 418.12

42.30 - 556.57

水 pH 值

6.5 - 8.5

6.5 - 8.5

6.5 - 8.5

6.5 - 8.5

6.5 - 8.5

6.5 - 8.5

6.5 - 8.5

6.5 - 8.5

水硬度(mmol/L)

≤0.3

≤0.3

≤0.3

≤0.3

≤0.3

≤0.3

≤0.3

≤0.3

供氣壓力(mBar)

17 - 21

17 - 21

17 - 21

17 - 21

17 - 21

17 - 21

17 - 21

17 - 21

一次循環泵流量(m3/h)

7.5

15

25

30

50

60

100

120

一次循環泵揚程(mH?O)

5

12

16

15

13

15

12

11

換熱器換熱量(kW)

210

400

650

800

1200

1680

2500

3200

換熱器水側阻力(mH?O)

≤5

≤5

≤5

≤5

≤5

≤5

≤5

≤5

換熱器承壓(MPa)

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

換熱器材質

304 不銹鋼

304 不銹鋼

304 不銹鋼

304 不銹鋼

304 不銹鋼

304 不銹鋼

304 不銹鋼

304 不銹鋼

二次循環泵流量(m3/h)

40

65

89

230

160

140

180


二次循環泵揚程(mH?O)

30

30

25

28

29.5

28

29

30

補水泵流量(m3/h)

1

1

1.6

1.8

3

3.2

5

6

補水泵揚程(mH?O)

32.5

32.5

51

52

53

56

66

66

軟水器(m3/h)

1.5

1.5

2

3

4

5

6

8

軟化水箱 W×L×H(mm)

50010001000

5001500500

10001500500

10001500500

10002000500

10002000500

20002000500

20002000500

供水口(Rg)(mm)

DN100(PN16)

DN100(PN16)

DN125(PN16)

DN150(PN16)

DN200(PN16)

DN200(PN16)

DN250(PN16)

DN250(PN16)

回水口(Rh)(mm)

DN100(PN16)

DN100(PN16)

DN125(PN16)

DN150(PN16)

DN200(PN16)

DN200(PN16)

DN250(PN16)

DN250(PN16)

補水口(PW)(mm)

DN25(PN10)

DN25(PN10)

DN32(PN10)

DN40(PN10)

DN40(PN10)

DN50(PN10)

DN50(PN10)

DN65(PN10)

燃氣接口(G)(mm)

DN65(PN16)

DN80(PN16)

DN80(PN16)

DN100(PN16)

DN100(PN16)

DN125(PN16)

DN150(PN16)

DN150(PN16)

排污口(D)(mm)

DN50

DN50

DN65

DN65

DN65

DN65

DN65

DN80

電線電纜接口(?/mm)

65

80

80

100

100

100

100

125

排煙口(F)(?/mm)

100*4

250*2

250*2

250*2

250*2

250*2

400*2

400*2

電源(V/Hz)

380/50

380/50

380/50

380/50

380/50

380/50

380/50

380/50

用電功率(kW)

21

25

32

42

63

72

100

120

規格尺寸 W×L×H(mm)

2438*3600*2591

2250*2500*2700

2800*6800*2591

2800*8900*2591

2800*9000*2591

2800*9000*2700

2800*10500*2700

3000*12000*2700

重量(凈重)(kgt)

4500

5400

7500

9600

10500

13600

18700

24500
